Вернуться назад
Сварка сложных сталей и ответственных конструкций: от выбора электрода до контроля качества шва
25:03:2026
Как варить сложные стали без риска разрушения шва? Разбираем выбор электрода, подготовку металла, правильное хранение и контроль качества. Для тех, кто работает с ответственными конструкциями.
Поделиться
Содержание статьи
1. Введение: почему обычные методы не работают
Сварка ответственных конструкций — будь то трубопровод, металлокаркас или емкость под давлением — требует иного подхода, чем работа с рядовым металлопрокатом. Здесь ошибка в выборе электрода или нарушение технологии приводит не к косметическому дефекту, а к разрушению шва под нагрузкой.
В этой статье разберем, как правильно подготовить металл, выбрать сварочные материалы под конкретную сталь и проконтролировать качество соединения.

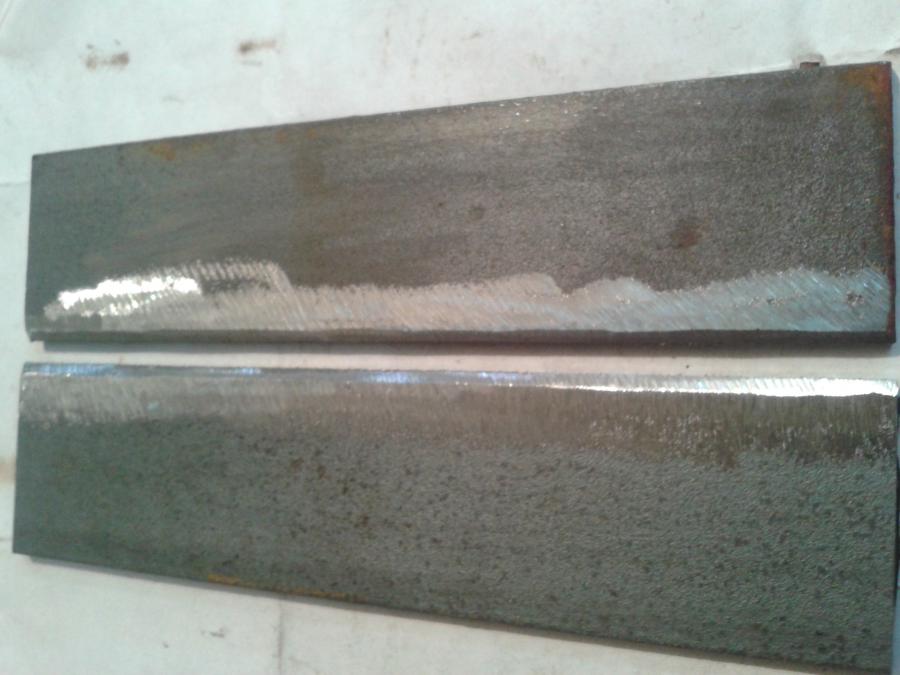

2. Этап 1: подготовка металла — 80% успеха
Сложные стали (низколегированные, хромомолибденовые, нержавеющие) чувствительны к загрязнениям. Перед сваркой необходимо:
- удалить окалину, масло, краску на 30–50 мм от кромки;
- выполнить разделку кромок под соответствующий тип соединения;
- обезжирить поверхность ацетоном или специальным составом.
Для ответственных швов также критичен источник питания. Инверторы с функцией «горячего старта» и форсажа дуги обеспечивают стабильное горение даже на низких токах, что особенно важно при сварке корневого слоя труб.
На этом этапе важно понимать: даже идеальный электрод не спасет, если металл грязный или аппарат не выдает стабильной характеристики.
3. Этап 2: выбор электрода — под тип стали и положение шва
Универсальных электродов не существует. Каждая марка заточена под конкретные задачи.
Для углеродистых и низколегированных сталей (ответственные узлы)
Здесь стандарт де-факто — электроды с основным покрытием. Они дают шов с высокой пластичностью и ударной вязкостью, что критично для конструкций, работающих под динамическими нагрузками.
Электроды УОНИИ 13/55 — проверенный выбор для несущих металлоконструкций, где важна стабильность механических свойств.
Электроды KOBELCO LB-52U — японский стандарт для трубопроводов и сосудов давления. Электрод обеспечивает отличную отделимость шлака и стабильную дугу даже при монтаже в сложных условиях.
Электроды ESAB OK 53.70 — еще один представитель основного покрытия с низким содержанием водорода, часто применяемый при сварке низколегированных сталей, чувствительных к холодным трещинам.
Для нержавеющих сталей
Главная проблема — риск межкристаллитной коррозии. Чтобы ее избежать, используют электроды с легированием никелем и стабилизаторами (титан, ниобий).
Электроды ESAB OK 61.30 — классика для аустенитных нержавеек AISI 304/316. Шов устойчив к коррозии в агрессивных средах.
Когда нужна универсальность
Если конструкция простая, а сварка выполняется в разных положениях (включая потолочное), удобно использовать электроды с рутиловым покрытием.
ESAB OK 46.00 — тот самый «универсальный солдат», который прощает ошибки начинающим, но при этом дает стабильный результат на углеродистых сталях.
4. Этап 3: режимы хранения — скрытый враг качества
Электроды с основным покрытием (УОНИИ, LB-52, OK 53.70) критичны к влажности. Если пачка вскрыта более суток назад, а хранилась во влажном помещении — высока вероятность появления пор в шве и водородного растрескивания.
Правило простое:
- рутиловые электроды (OK 46.00) хранятся в сухом месте;
- основные (УОНИИ, LB-52) — только в герметичной упаковке VacPac или после прокалки перед использованием.
Вот здесь как раз пригодится специализированное оборудование, чтобы не гадать — «набрали влагу или нет».
5. Технология сварки: управление тепловводом
Для сложных сталей важен не только электрод, но и режим.
Низколегированные стали (хромомолибденовые, 09Г2С и аналоги):
- обязательный предварительный подогрев (100–200°C в зависимости от толщины);
- медленное охлаждение после сварки (укрытие, подогрев) для предотвращения закалочных структур.
Нержавеющие стали:
- минимальный тепловвод — работа короткими участками, использование медных подкладок;
- охлаждение между проходами до 150°C.
Если вы только начинаете осваивать вертикальные швы или работу инвертором, обязательно ознакомьтесь с нашими подробными руководствами:
- Как варить вертикальный шов: снизу вверх и сверху вниз
- Как варить инвертором для начинающих: пошаговое руководство

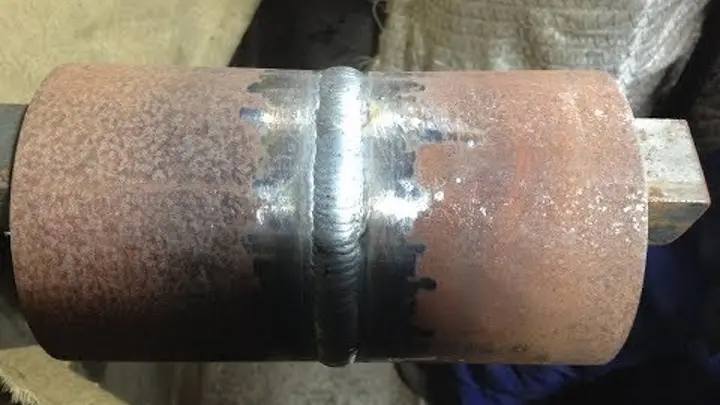

6. Контроль качества: как убедиться в надежности шва
После завершения сварки ответственного соединения недостаточно просто посмотреть — «вроде красиво».
Минимальный контроль:
- визуальный и измерительный — отсутствие пор, трещин, подрезов, соответствие геометрии;
- капиллярный или магнитопорошковый контроль — для выявления поверхностных дефектов;
- радиографический или ультразвуковой контроль — если конструкция действительно ответственная (трубопроводы, сосуды под давлением).
Если вы не уверены в выборе технологии под конкретную сталь или марку электрода — обратитесь к нашим специалистам. Мы помогаем комплектовать проекты под ключ: от электродов до оборудования и средств контроля.
7. Заключение
Сварка сложных сталей и ответственных конструкций — это не про «взять первый попавшийся электрод». Это про системный подход:
- правильная подготовка металла;
- выбор электрода под тип стали и условия сварки;
- соблюдение режимов хранения и прокалки;
- контроль качества.
Следуя этим правилам, вы получите соединение, которое прослужит десятилетия без риска разрушения.
